一.模擬樓層平臺
1.設備概述

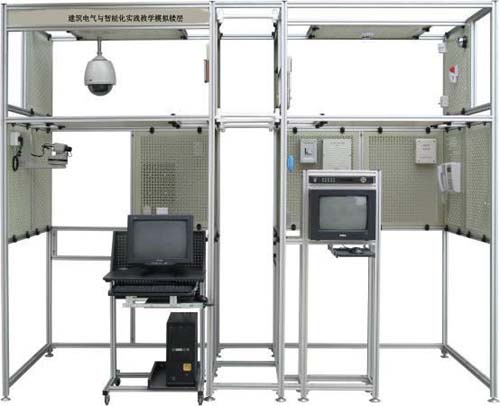

"建筑電氣與智能化實踐教學模擬樓層"是由1臺鋁合金支架和17塊網孔板搭建而成的兩層模擬樓宇建筑，分別模擬一棟樓宇建筑的一層機房、一層樓道、一層樓道大門、二層樓道、二層樓道窗戶、二層住戶、二層住戶大門、二層住戶窗戶、垂直豎井和建筑周邊。房間提供正反面?zhèn)葔晚攭Φ陌惭b范圍，可在上面安裝各種樓宇智能化器件；同時還提供房間大門和窗戶，可在上面安裝電插鎖、電磁鎖、門磁和窗戶防盜探測器等器件，實現智能建筑各類系統的安裝與運行，如"對講門禁及室內安防系統"和"閉路電視監控及周邊安防系統"等。相比于單層模擬樓層，兩層模擬樓層需要考慮智能建筑的多樓層結構關系，除了能夠培養學生的工程施工能力外，更能夠培養其工程設計能力與工程創新能力，符合高等院校的實踐教學需求。
器件的安裝方式與實際工程一致，使用自攻螺絲與專用膨脹尼龍的配合，學生在模擬墻體的一邊便可單獨完成器件的固定；布線方式可選擇通過線槽布明線（網孔板正面）或通過專用理線環布暗線（網孔板反面）。

2、外形尺寸
鋁合金支架尺寸：3010mm×1305mm×2550mm（長×寬×高）
網孔板尺寸：750mm×600mm×35mm（長×寬×高）
3.主體配置

序號	器件名稱	數量	單位	備注
1	鋁合金支架	1	臺
2	網孔板	17	塊
3	計算機移動推車	1	臺
4	圓鋼凳	1	張
5	人字梯	1	把
6	儲物架	1	臺
7	配電箱	1	個
8	單相漏電保護開關	1	個
9	單相三位三級排插	3	個
10	網孔板用膨脹固定件	500	個
11	理線環	100	個
12	緊固件、線材及專用工具	1	批

一. 對講門禁及室內安防子系統

1. 主體配置

序號	器件名稱	數量	單位	備注
1	18V 直流開關電源	1	個
2	門前鈴	1	個
3	室內分機	1	臺
4	電插鎖	1	把
5	警鈴	1	個
6	被動紅外空間探測器	1	個
7	感煙探測器	1	個
8	燃氣探測器	1	個
9	門磁開關	1	對
10	求助按鈕	1	個
11	明裝 86 底座	2	個
12	層間分配器	1	個
13	室外主機	1	臺
14	ID 卡	4	張
15	電磁鎖	1	把
16	電磁鎖控制器	1	個
17	開門按鈕	1	個
18	聯網器	1	個
19	管理中心機	1	臺
20	通訊轉換模塊	1	個
21	通訊電纜	1	條
22	對講門禁監控管理軟件	1	套
23	緊固件、線材及專用工具	1	批

2.實訓項目
(1)認識和熟悉各種對講門禁及室內安防系統器件
(2)各種器件對應墻體區域位置的安裝
(3)電插鎖、電磁鎖和門磁等門上器件的安裝
(4)掌握對講門禁及室內安防系統的結構和原理
(5)對講門禁及室內安防系統的接線、布線和調試
(6)對講門禁監控管理軟件的操作與事故演習
(7)基于兩層樓層的對講門禁及室內安防系統的系統結構項目設計
三.閉路電視監控及周邊安防子系統
1.主體配置

序號	器件名稱	數量	單位	備注
1	12V 直流開關電源	1	個
2	彩色監視器	1	臺
3	半數字硬盤錄像機	1	臺
4	硬盤	1	個
5	交換機	1	個
6	網絡跳線	1	條
7	網絡視頻監控管理軟件	1	套
8	變速球	1	臺
9	一體機芯	1	臺
10	槍型攝像機	1	臺
11	自動光圈鏡頭	1	個
12	室內全方位云臺	1	臺
13	智能解碼器	1	個
14	紅外攝像機	1	臺
15	攝像機支架	1	個
16	拾音器	1	個
17	主動紅外對射探測器	1	對
18	被動紅外幕簾探測器	1	個
19	聲光警號	1	個
20	單相一位二級插座	2	個
21	單相一位三級插座	3	個
22	明裝 86 底座	5	個
23	緊固件、線材及專用工具	1	批

1. 實訓項目

(1) 認識和熟悉各種閉路電視監控及周邊安防系統器件

(2) 各種器件對應墻體區域位置的安裝

(3) 掌握閉路電視監控及周邊安防系統的結構和原理

(4) 閉路電視監控及周邊安防系統的接線、布線和調試

(5) 網絡視頻監控管理軟件的操作與事故演習

(6) 基于兩層樓層的閉路電視監控及周邊安防系統的系統結構項目設計

一. 照明 DDC 監控子系統

1. 主體配置

序號

器件名稱

數量

單位

備注

1

24V 直流開關電源

1

個

2

通用 DDC 控制器

1

臺

3

LON 網絡適配器

1

個

4

聲光控開關

1

個

5

光照度開關

1

個

6

緊急按鈕

1

個

7

日光燈

2

個

8

燈座

2

個

9

鹵鎢燈芯

1

個

10

燈罩

1

個

11

DDC 編程軟件

1

套

LonMarker

12

組態編程軟件

1

套

力控

13

緊固件、線材及專用工具

1

批

2.實訓項目
(1)認識和熟悉各種照明DDC監控系統器件
(2)各種器件對應墻體區域位置的安裝
(3)掌握照明DDC監控系統的結構和原理
(4)照明DDC監控系統的接線、布線和調試
(5)DDC編程軟件軟件的設計、編程、設置、事件計劃安排與事故演習
(6)組態編程軟件的設計、編輯、連接與監控
(7)基于兩層樓層的照明DDC監控系統結構項目設計
