HY-9920N空氣源熱泵技術實訓考核裝置
空氣源熱泵熱機實訓考核裝置”是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”要求，按照職業教育的教學和實訓要求研發的產品。適合高職院校、職業學校的制冷技術、熱泵技術教學實訓裝置。熱泵技術是回收和利用低位熱能的有效措施之一，研究和推廣熱泵技術對于節能有重要意義。隨著這幾年制冷技術的發展，熱泵技術在我國得到日益廣泛的應用。
一、裝置特點
1.系統采用空氣源熱泵熱水機組，與實際教學接軌
2.整套實訓裝置集空氣源熱泵熱機系統、電氣控制系統、故障模擬系統于一體，系統真實完整,結構清晰、緊湊，滿足對實訓的要求
3.實訓裝置直觀展示了熱泵型熱水器的系統結構、工作原理，可清楚的看到制熱循環系統結構及主要部件的實物，系統還配置有交流電壓表、交流電流表、溫度表、真空壓力表、使整個熱泵系統的實時工作狀態一目了然
4.可模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故
二、技術性能
1.輸入電源：單相三線～220V±10% 50Hz
2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：＜1.5kVA
4.制冷劑：R22
5.制熱量：3kW
6.重 量：200kg
7.外形尺寸（大約）：180cm×73cm×164cm
8.安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
三、實訓裝置的基本配置及功能

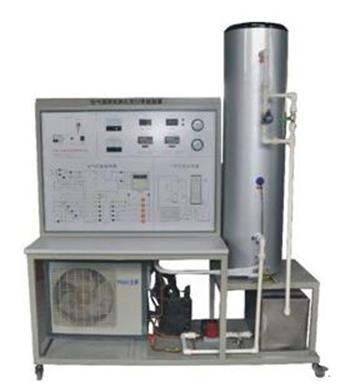

實訓裝置主要由控制屏、實訓桌、熱泵機組等組成
1.實訓桌
實訓桌采用鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方；桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。實訓桌還設有四個萬向輪，便于移動和固定。
2.控制屏
采用鐵質雙層亞光密紋噴塑結構，鋁質面板，面板上印有熱泵機組系統流程圖，并設有明確標識及相應指示燈，便于學生分析觀察。
3.電源控制部分
交流電源：提供控制屏以及熱泵機組工作所需的單相交流電源，可由電源總開關來控制。配有指針式交流電壓表，交流電流表，可指示輸入電網電壓值以及系統工作電流值。
4.測量儀表
（1）指針式電壓表：0～250V
（2）指針式電流表：0～10A
（3）真空壓力表：-0.1～1.5MPa
（4）真空壓力表：-0.1～3.5MPa
（5）數顯溫度表：采用PT100傳感器，測量范圍-50～+150℃
5.熱泵機組
包含1匹全封閉制冷壓縮機、冷凝器、視液鏡、干燥過濾器、膨脹閥、手閥、蒸發器、壓力控制器、除霜溫控器等構成。另外系統還配備有儲水水箱，以利于學生在做實訓的過程中水的再循環利用。
四、實訓項目
1.熱泵機組系統的認識和了解
2.熱泵機組系統啟動、運行、調試、保護技術的實訓
3.熱泵機組運行工況和運行參數的檢測及分析
4.熱泵機組制熱量、性能系數的計算與分析
5.熱泵機組系統故障的設置和檢測
